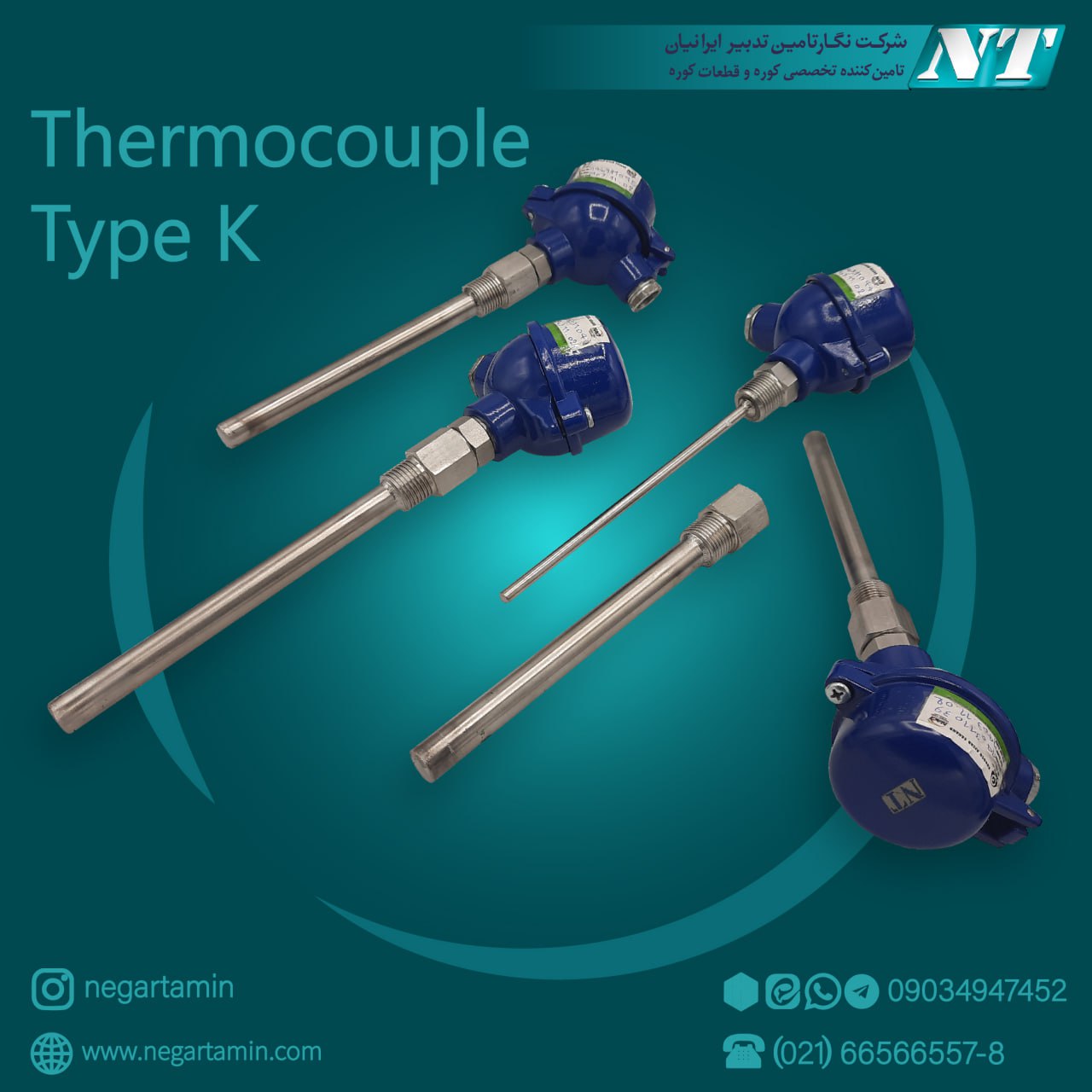

ترموکوپل نوع K و کاربردهای آن در اندازه‌ گیری دما

ترموکوپل چیست؟

ترموکوپل یک حسگر دما است که بر اساس اثر سیبک (Seebeck Effect) کار می‌کند. طبق این پدیده، اگر دو فلز غیرهم‌جنس از یک طرف به هم متصل شوند و دو سر آزاد آن‌ها در دماهای متفاوت قرار گیرند، اختلاف دما باعث ایجاد ولتاژ الکتریکی ضعیفی می‌شود. این ولتاژ متناسب با اختلاف دما بوده و با اندازه‌گیری آن می‌توان دما را محاسبه کرد. هر نوع ترموکوپل از ترکیب خاصی از فلزات ساخته می‌شود که مشخصات دمایی و الکتریکی متفاوتی دارند.

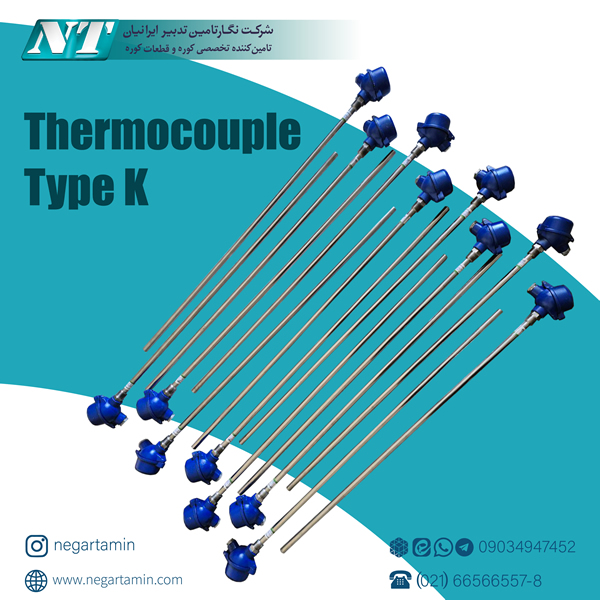

معرفی ترموکوپل نوع K

ترموکوپل نوع K از ترکیب دو فلز نیکل–کروم (Chromel) به عنوان پایه مثبت و نیکل–آلومینیوم (Alumel) به عنوان پایه منفی ساخته می‌شود. این ترکیب باعث شده است که ترموکوپل نوع K عملکرد مناسبی در بازه وسیعی از دما داشته باشد و در برابر اکسیداسیون و شرایط محیطی سخت مقاومت خوبی از خود نشان دهد.

محدوه دمایی و دقت تیپ k

ترموکوپل نوع K معمولاً در محدوده دمایی 200- تا 1260+ درجه سانتی‌گراد قابل استفاده است و در برخی شرایط خاص حتی تا حدود 1370 درجه سانتی‌گراد نیز می‌تواند عمل کند. دقت این نوع ترموکوپل معمولاً در حدود ±1.5 تا ±2.5 درجه سانتی‌گراد است که برای بسیاری از کاربردهای صنعتی کاملاً قابل قبول محسوب می‌شود. البته میزان دقت به عواملی مانند کیفیت ساخت، نوع غلاف محافظ، شرایط نصب و کالیبراسیون بستگی دارد.

ویژگی‌های فنی ترموکوپل نوع K

یکی از مهم‌ترین ویژگی‌های ترموکوپل نوع K، پایداری حرارتی بالا است. این حسگر در محیط‌های اکسیدکننده عملکرد مناسبی دارد و نسبت به بسیاری از انواع دیگر ترموکوپل‌ها، طول عمر بیشتری دارد. همچنین حساسیت آن در حدود 41 میکروولت بر درجه سانتی‌گراد است که مقدار مناسبی برای اندازه‌گیری دقیق دما به شمار می‌رود. ترموکوپل نوع K همچنین پاسخ‌دهی نسبتاً سریعی به تغییرات دما دارد و می‌تواند تغییرات ناگهانی دما را به‌خوبی ثبت کند.

مزایای ترموکوپل نوع K

ترموکوپل نوع K دارای مزایای متعددی است که باعث محبوبیت گسترده آن شده است. از جمله این مزایا می‌توان به موارد زیر اشاره کرد:

1. گستره دمایی وسیع و قابلیت استفاده در دماهای بالا

2. قیمت مناسب در مقایسه با ترموکوپل‌های گران‌قیمت مانند نوع S یا R

3. مقاومت خوب در برابر اکسیداسیون و شرایط محیطی صنعتی

4. قابلیت دسترسی بالا و سازگاری با اکثر نمایشگرها و کنترلرهای دما

5. ساختار ساده و نصب آسان

این ویژگی‌ها باعث شده‌اند که ترموکوپل نوع K به انتخاب اول بسیاری از مهندسان و تکنسین‌ها تبدیل شود.

معایب و محدودیت‌های ترموکوپل تیپ k

با وجود مزایای فراوان، ترموکوپل نوع K بدون محدودیت نیست. یکی از مهم‌ترین معایب آن، کاهش دقت در دماهای بسیار پایین است. همچنین در محیط‌های احیایی، گوگردی یا دارای بخارات فلزی خاص، ممکن است عناصر تشکیل‌دهنده آن دچار تغییرات شیمیایی شوند که این موضوع بر دقت اندازه‌گیری تأثیر می‌گذارد. علاوه بر این، در دماهای بالا و استفاده طولانی‌مدت، امکان رانش (Drift) در خروجی ترموکوپل وجود دارد که نیاز به کالیبراسیون دوره‌ای را ضروری می‌کند.

کاربردهای ترموکوپل نوع K

ترموکوپل نوع K در صنایع و حوزه‌های مختلفی مورد استفاده قرار می‌گیرد. برخی از مهم‌ترین کاربردهای آن عبارت‌اند از:

• صنایع نفت، گاز و پتروشیمی برای اندازه‌گیری دمای سیالات و تجهیزات

• کوره‌های صنعتی، عملیات حرارتی و متالورژی

• صنایع غذایی و دارویی برای کنترل فرآیندهای حرارتی

• سیستم‌های تهویه مطبوع و HVAC

• تجهیزات آزمایشگاهی و تحقیقاتی

• موتورهای احتراقی و صنایع خودروسازی

انعطاف‌پذیری بالا و سازگاری با محیط‌های مختلف، این نوع ترموکوپل را به گزینه‌ای بسیار کاربردی تبدیل کرده است.

مقایسه با سایر انواع ترموکوپل

در مقایسه با ترموکوپل نوع J، ترموکوپل نوع K محدوده دمایی بالاتری دارد و در برابر اکسیداسیون مقاوم‌تر است. در مقابل ترموکوپل‌ نوع S و R که از فلزات گران‌بها مانند پلاتین ساخته می‌شوند، نوع K هزینه بسیار کمتری دارد اما دقت آن اندکی پایین‌تر است. به همین دلیل، ترموکوپل نوع K معمولاً برای کاربردهای عمومی و صنعتی انتخاب می‌شود، در حالی که انواع پلاتینی بیشتر در کاربردهای بسیار دقیق و خاص به کار می‌روند.

جمع‌بندی

ترموکوپل نوع K یکی از پرکاربردترین و محبوب‌ترین حسگرهای دما در جهان است که به دلیل گستره دمایی مناسب، قیمت مقرون‌به‌صرفه، مقاومت بالا و سهولت استفاده، در صنایع مختلف جایگاه ویژه‌ای دارد. هرچند این ترموکوپل محدودیت‌هایی نیز دارد، اما در اغلب کاربردهای صنعتی می‌تواند نیازهای اندازه‌گیری دما را به‌خوبی برآورده کند. انتخاب صحیح ترموکوپل نوع K و نصب و کالیبراسیون مناسب آن، نقش مهمی در افزایش دقت و طول عمر سیستم‌های اندازه‌گیری دما ایفا می‌کند.
